组合式再生吸附式干燥机

组合式再生吸附式干燥机

点击次数:4174
发布时间:2016-03-13 15:40:40
产品描述
技术性能
    本系列干燥机由吸干机及冷干机组合而成,综合了吸干机和冷干机的各自优点,通过合理的管道连接和容量搭配,很大限度地发挥二者的优点,从而达到很好经济运行点和高品质的低露点成品气。
技术参数
额定进气温度:≤45℃
额定工作压力:0.7Mpa(0.4-1.0Mpa允许使用)4.5Mpa以下接受订货
环境温度:风冷型:≥2℃,≤38℃
          水冷型:≥2℃,≤45℃
压力露点:-40℃(0.7Mpa)
再生方式:LXG型:无热再生
          LMG型:微热再生
控制方式:单独控制或联机控制
再生气耗:3%额定处理量
吸附剂:活性氧化铝
进气含油量:<0.1mg/m3
安装方式:室内,无基础,混凝土地面找平。

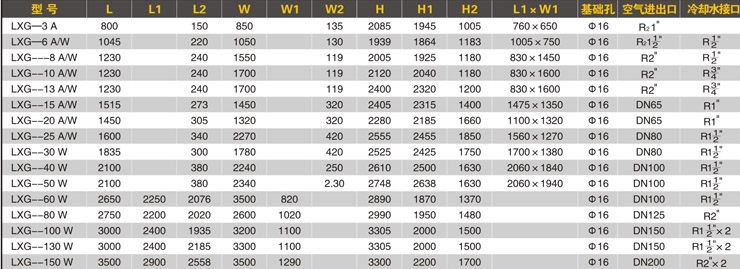

组合式再生吸附式规格表

LXG系列无热组合式干燥机



工作原理

无热再生吸附式干燥机是利用干燥剂本身所持有的毛细作用吸附空气中的水分,设备一般制成双塔形,一塔吸附时另一塔用低压空气进行再生(脱附)。

工况条件与技术指标

  • 进气温度             ≤45℃
  • 工作压力             0.6-1.0Mpa
  • 进气含油量          ≤0.01PPM
  • 压力露点             -20℃
  • 再生耗气量          12%-15%
  • 压力损耗             ≤进气压力的3%
  • 干燥剂                标准型活性氧化铝,低露点产品活性氧化铝和5A分子筛组合
  • 再生方式             无热再生
  • 工作方式             双塔交替连续工作
  • 周期                   T=10分钟
  • 控制方式             微电脑自动控制
  • 安装方式             室内平坦地面,无基础安装
型号
参数
SRW(V)D
-0.5
SRW(V)D
-1.0
SRW(V)D
-1.5
SRW(V)D
-2
SRW(V)D
-3
SRW(V)D
-6
SRW(V)D
-10
SRW(V)D
-15
额定空气处理量Nm3/min
0.5
1
1.5
2.4
3.8
6.5
13.5
18
工作压力Mpa
0.4-1.0
进气温度℃
≤45
进气含油量ppm
≤0.01
吸附剂
铝胶或分子筛
再生方式
无热再生(微热再生)
工作方式
双塔交替连续工作
再生气耗量
12%~15%(6%)
控制方式
常规强电或单片微机控制
(微热)加热器功率
0.5
1
1.5
1.5
2
2.5
3
5
成品气干燥度
压力露点:-20℃~-40℃(-40℃~-70℃)
成品气含尘粒径
≤0.01um
长度×宽度×高度mm
800×400×1163
980×420×1200
980×420×1200
1080×420×1550
1080×420×1550
1200×700×2050
1600×720×2420
1600×720×2420
进出气口径
ZG1”外牙
DN25FL
DN40FL
DN50FL
DN80FL
安装方式
箱式壁挂
直立平坦地面底脚安装
重量 kg
78(80)
180(190)
200(240)
300(305)
350(390)
510(550)
780(910)
900(1060)
