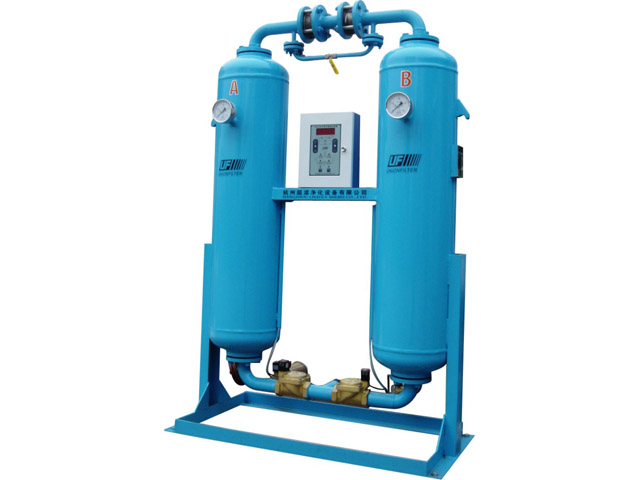

HAD无热再生吸附式干燥机点击次数:4552 发布时间:2016-03-13 15:37:42 |
设计特点
◆变压吸附:
◆短周期吸附循环,等温操作,100%保存吸附热,自然脱附效果好;
◆循环周期现场可编,出厂设定10(或4)min;
◆经热力/水工双重计算,塔床阻力小,气流与吸附剂接触时间大于5秒;
◆吸附剂充填量极为充裕,保证出口空气露点最低;
◆全电子可编程序控制器,人机界面友好,自动连续显示双塔工况;
◆动作准确、性能稳定、操作简便;
◆筒体内壁作冷镀锌防锈处理,10年不锈蚀;
◆进气/再生阀系为4阀或3阀结构,工作可靠,阀门寿命长达50万次动作;
◆优选阀门形式,保证现场维修、更换的可行性与方便性;
◆高精度再生气双向调节阀,确保再生气流连续稳定、再生压力低至临界;
◆再生气出口含湿量控制在亚饱和状态,消声器及排气通道无结露之虑;
◆预留低负荷再生节能控制及露点在线检测接口。
技术参数
额定进气温度:≤40℃
额定工作压力:0.7Mpa(0.4-1.0Mpa允许使用,45Mpa以下接受订货)
压力降:<0.02Mpa
压力露点:-40℃(0.7Mpa)(-60℃以下接受订货)
再生方式:无热再生
控制方式:全电子可编程序时间控制
再生气耗:约13%-15%处理量
吸附剂:活性氧化铝(DPD-68℃以下时,活性氧化铝加分子筛)
进气含油量:<0.1mg/m3
安装方式:室内,无基础,混凝土地面找平,环境温度>0℃
流程图

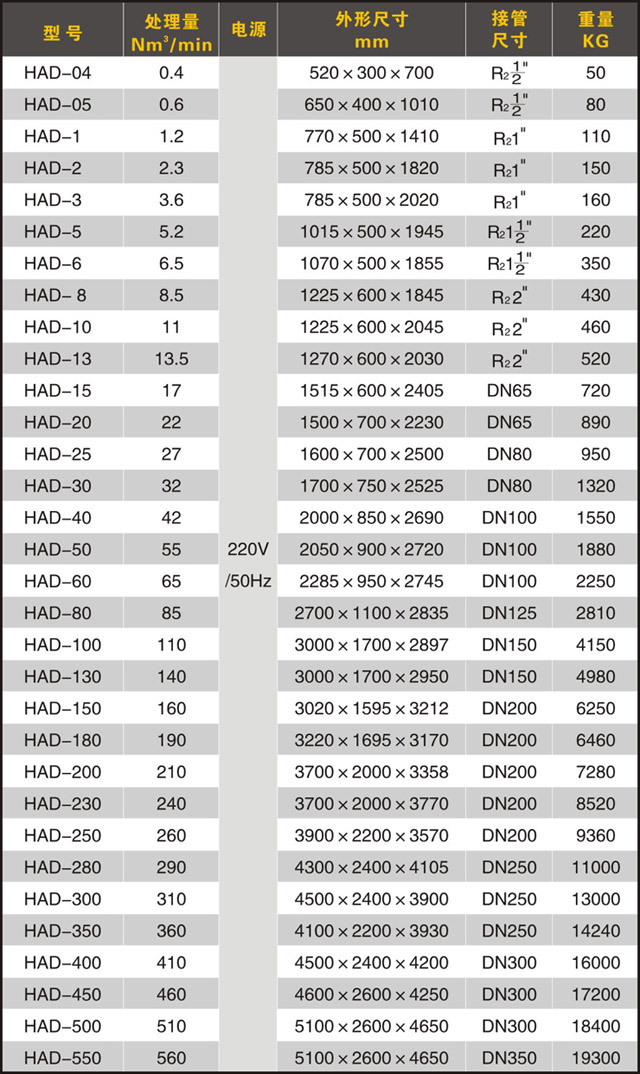

规格表

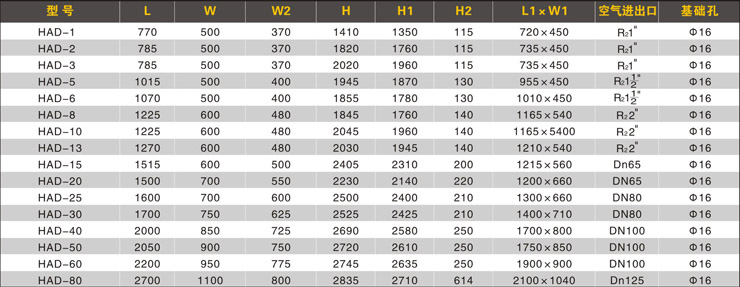

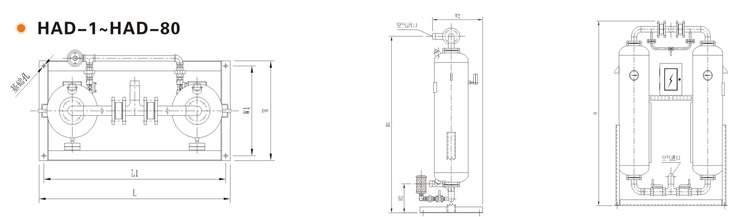

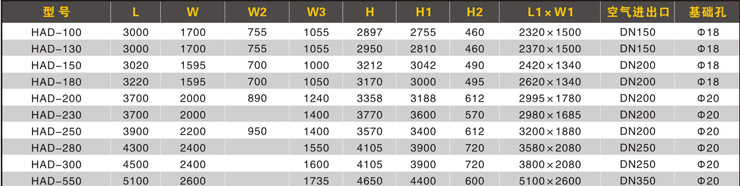

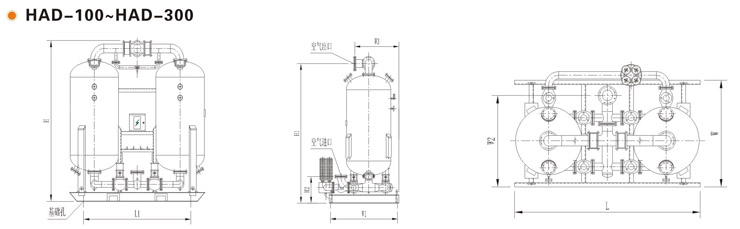

无热再生吸附式干燥器外型尺寸图
