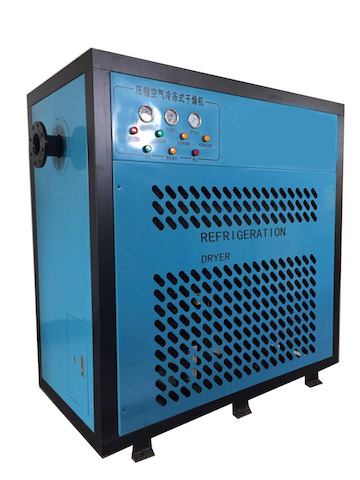

高温型冷冻式干燥机

高温型冷冻式干燥机

点击次数:1268
发布时间:2016-03-13 15:32:22
产品描述

     冷干机是根据冷冻除湿原理,利用全封闭压缩式制冷系统,对经空压机排出的压缩气体冷却降温,使其中所含的大量饱和水蒸气、油雾凝结液滴,经过经汽水分离后由自动排水器排出,在较高温度的饱和压缩气体进入冷干机的预冷器,在预冷器中与来自蒸发器的干冷气体进行热交换,降低温度后进入制冷系统的蒸发器,与冷媒汽进行第二次热交换,使本身温度降到接近于冷媒的蒸发温度,在两次降温过程中,压缩气体中的水蒸汽得以凝结成液态水滴并随气流进入气水分离器,分离下来的液态水经自动排水器排出机外,温度较低的干燥压缩气体进入预冷器,与刚进入的湿饱和气体进行热交换,使本身温度得到提高,从而在冷干机排气口得到含水量较低(即露点较低)、相对湿度也很低的干燥压缩气体。冷冻式干燥机由于工作可靠、管理方便、运行费用低廉而成为各行业空压站房净化设备的选择机型。



二、产品特点:

1、制冷及空气系统,经专家准确计算,设计参数均留20%以上的余量。

2、制冷压缩机采用先进的旋转式或涡旋式、活塞式全封闭制冷压缩机及半封闭螺杆式制冷压缩机(20HP以上),运行稳定,噪音低,性能可靠,省电寿命长。能效比高,防护等级为IP54(防尘及防溅)

3、热交换器、风冷凝器选用不锈钢或碳钢镀锌,可避免对压缩空气的二次污染。

4、制冷控制元件均采用先进的丹麦丹佛斯(DANROSS)和美国波斯兰(SPORLAN)、(ALCO)等制冷元件,性能优良。具有热力膨胀阀的节流降压功能,热气旁通阀的能量调节功能,过电流、过负载、冷媒高压保护等功能。

5、气液分离器采用旋风分离与不锈钢丝网捕雾有机结合,具有气液分离效果,避免水份的二次蒸发,确保冷干机的干燥效果。它比旋风分离器性能好,同时又比过滤式气液分离器使用成体低,具有较高性能价格比。

6、水冷凝器为低翅铜管,慢水流、多冲程,换热效率高,长期使用不宜结垢。

7、自动排水器按需设置,除水加节能,效果好;浮球式,电子定时可选择。

8、外转子冷风扇,大风量、低噪声,频繁启停长寿命。

9、承压部件均按GB150-1998《钢制压力容器》和GB151-1999《管壳式换热器》进行制造、试验和验收,并接受《压力容器安全技术监督规程》的监督。

10、设备结构设计合理,便于维护保养;表面热喷塑,外形美观,不生锈;无基础安装,运行平稳无振动,维修率低,无消耗品,运行费用少,连续运行无须专人守候。



三、工况条件与技术指标:

1、进气温度:常温型≤50℃,高温型≤80

2、冷却方式:风冷(水冷)

3、环境温度:≤40℃(风冷)

4、压力露点:1.7℃~10℃(0.7 MPa)

5、制冷剂:R-22或根据客户要求可采用R134aR404 aR507等无氟环保制冷剂。

6、进气压力:0.21.0MPa6.4 MPa以下接受订货)

7、压力损失:≤0.02 MPa

8、冷却水进水温度:≤32℃(水冷)

9、冷却水进水压力:0.150.4 MPa(水冷



四、型号规格与性能参数:

1、□常温风冷型冷干机   □高温风冷型冷干机   □常温水冷型冷干机   □高温水冷型冷干机

2、中、高压型、防爆型、不锈钢型、无氟型、变频控制型、电脑集中控制等特殊要求均可定制。

3、低压型、特殊气体(如沼气、氢气、氮气、二氧化碳等)、300m3/min以上接受订货。

4、技术参数若有改动,以实际产品为准,怒不另行通知



水冷高温型

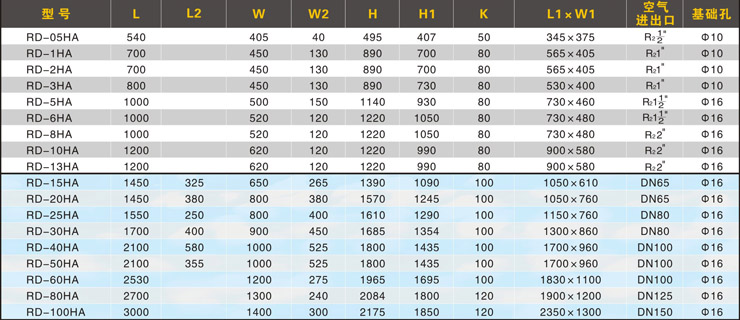

高温型冷冻式干燥机外形图及尺寸表

 注:风冷型无冷却水接管。
